COMPACTO

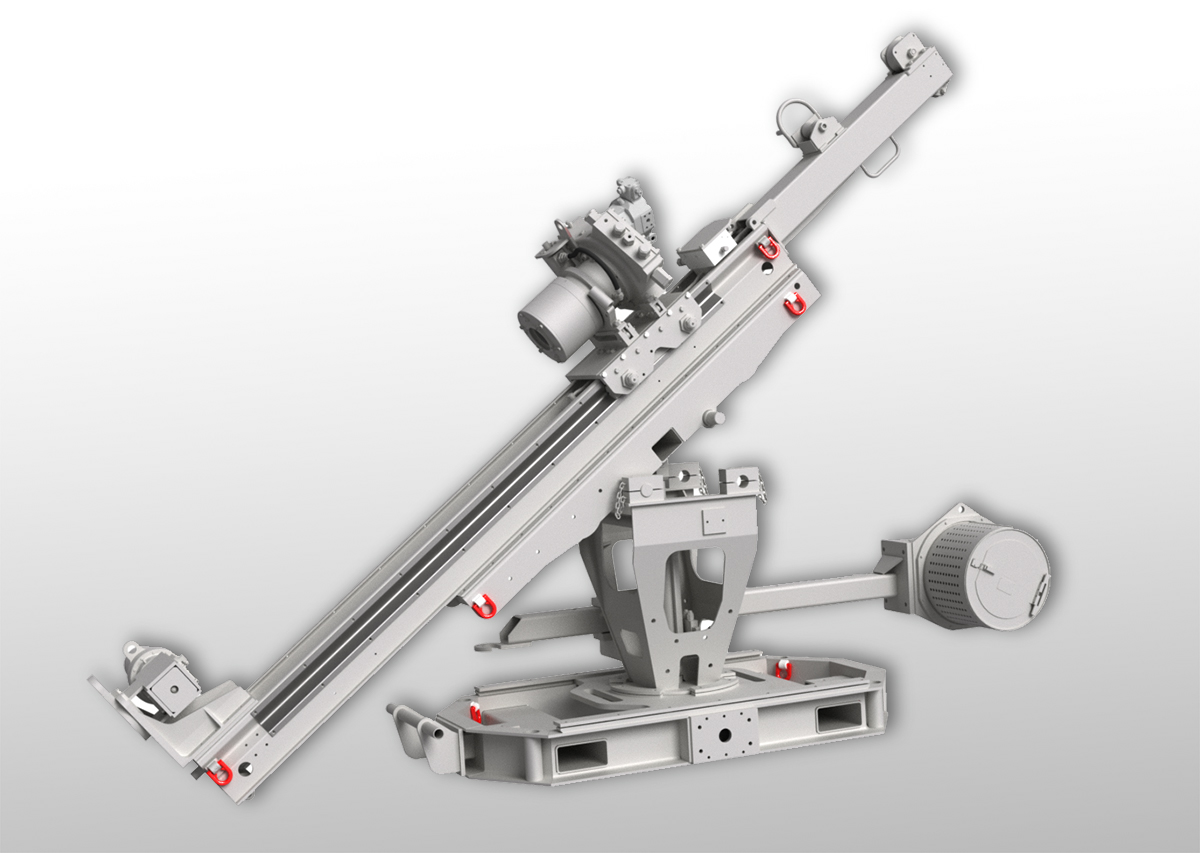

Equipado con un bastidor de alimentación de la serie 400 y un posicionador compacto y plataforma giratoria, el LM55 es fácil de transportar y configurar en situaciones difíciles y puede perforar agujeros en una amplia gama de ángulos.

PRODUCTIVO

Equipada con un bastidor de alimentación de 40 kN, la broca LM55 proporciona una gran fuerza de retroceso y una velocidad de manejo de la varilla relativamente rápida. El marco de alimentación está disponible en dos tamaños diferentes para adaptarse a una variedad de condiciones de operación.

CONFIABLE

Con un diseño probado en los últimos 20 años en el campo, el LM55 está fabricado con materiales y componentes de calidad. La simplicidad del diseño hace que la máquina sea fácil de operar y mantener en condiciones difíciles.

DISEÑO MODULAR

El LM55 fue diseñado como un equipo de perforación modular con una serie de opciones para la personalización específica del sitio. Este ejercicio es fácil de operar y actualizar para cumplir con las necesidades de futuros proyectos de perforación.

APLICACIÓN EN PERFORACIÓN

El LM55 es capaz ejecutar perforación con cable como convencional.

Características

1. HIDRÁULICA DE DETECCIÓN DE CARGA
El sistema hidráulico de detección de carga maximiza la eficiencia y reduce el calor.

2. CONTROLES PROPORCIONALES
Los controles proporcionales y las palancas de bloqueo ofrecen un control óptimo de rpm y alimentación.

3. DESENROSCADO DE ALTO TORQUE
Un dispositivo automatizado para desenroscado de alto torque desconecta en forma automática la mayoría de las juntas de las barras.

4. ABRAZADERA DE BARRA A PRUEBA DE FALLAS
La abrazadera con apertura hidráulica y cierre de muelle ofrece una operación a prueba de fallas.

5. MARCO DE ALIMENTACIÓN CON ACOPLAMIENTO DIRECTO
El marco de alimentación con acoplamiento directo se traduce en menor mantenimiento y una transmisión más suave.

Especificación Métrico NOS
Capacidad de profundidad vertical (400FF) 410 m (NRQ) 1,340 pies (NRQ)
Tamaño de la barra de perforación AQ a HQ
Fuerza de alimentación 42 kN 9,440 lb
Fuerza de tracción 40.3 kN 9,060 lb
Longitud de alimentación 1.1 mo 1.7 m 3 pies 7 pulgadas o 5 pies 7 pulgadas
Torsión del cabezal 135 Nm a 1.100 RPM
500 Nm @ 500 RPM
100 pies-libra a 1.100 RPM
370 ft-lb @ 500 RPM
Motor eléctrico 55 kW 74 hp

DESCARGAR HOJA DE DATOS COMPLETA (XLS)

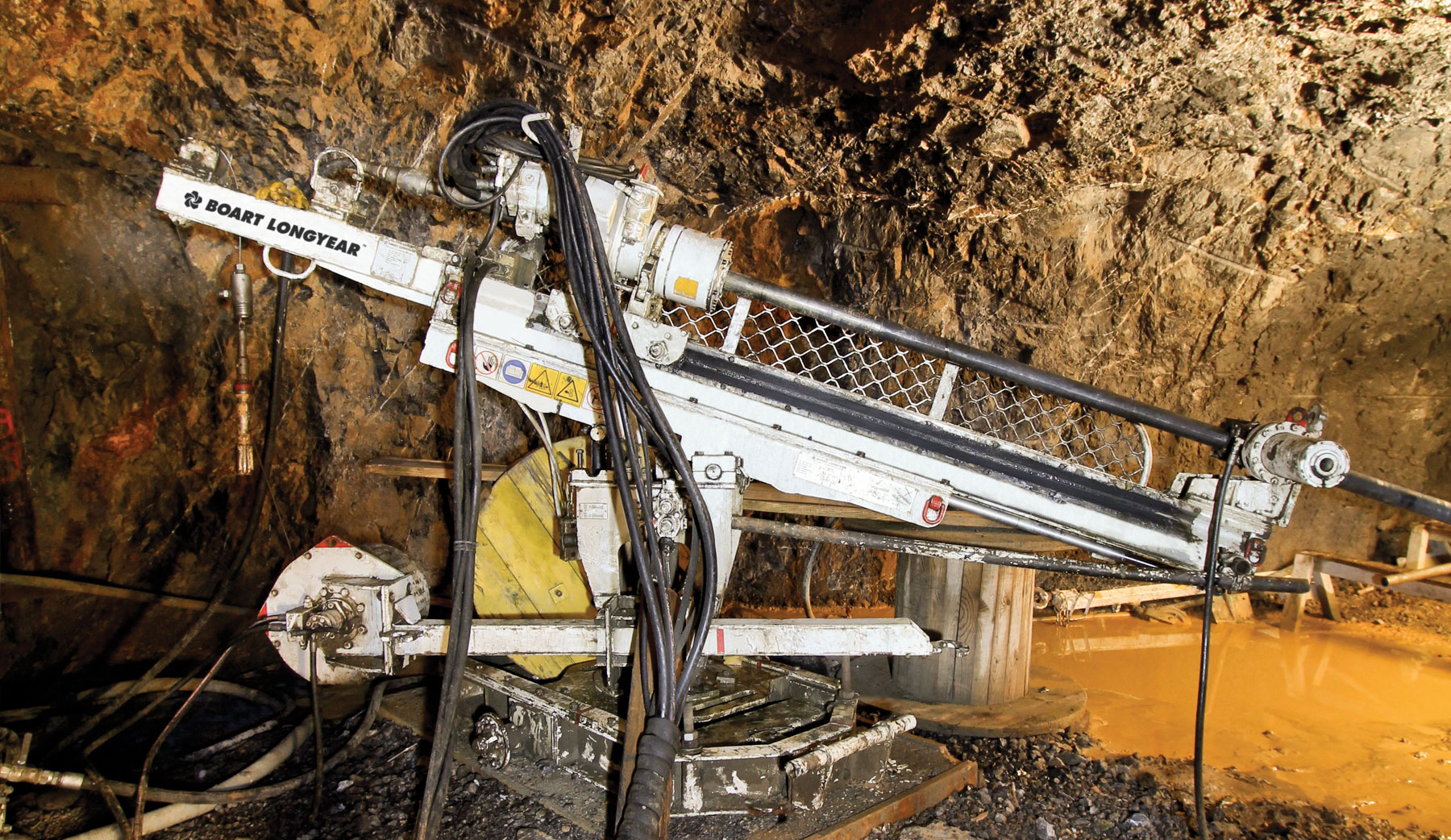

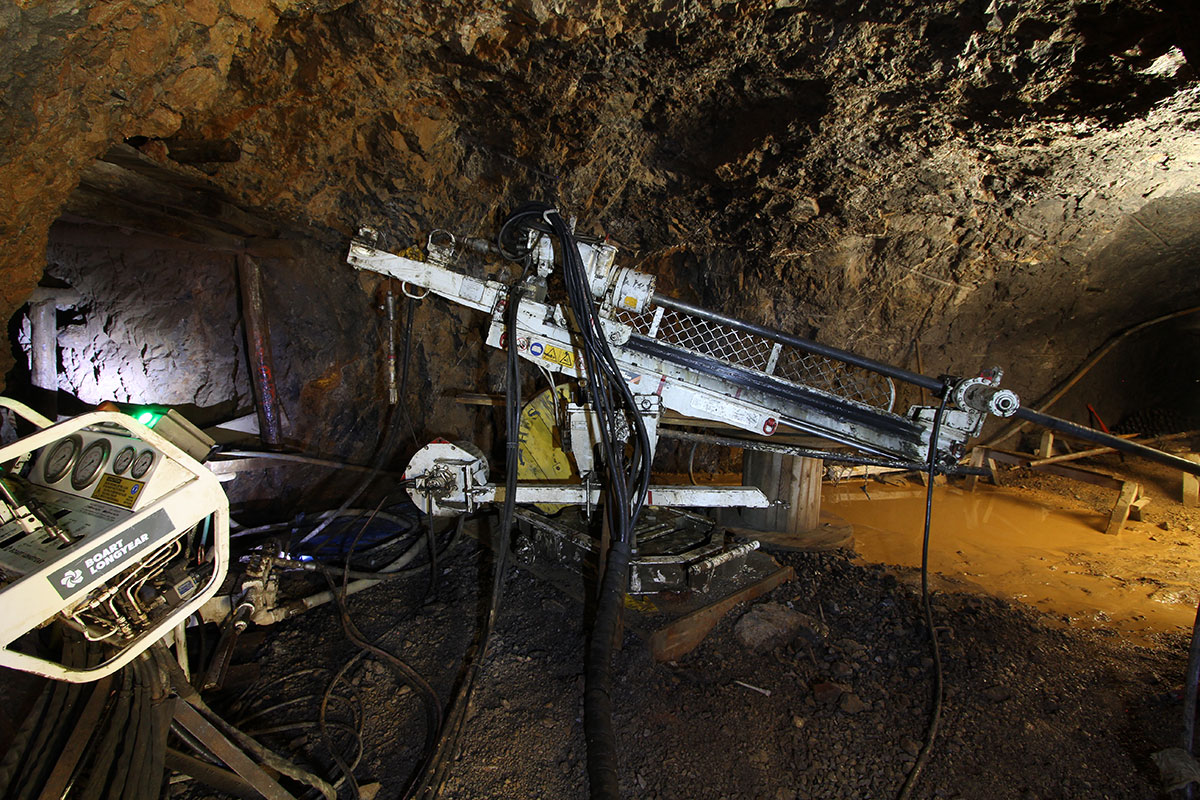

galería de imágenes
