Cabeza de perforación superior

Taladre a alta velocidad para extraer muestras, hasta 1200 RPM. Cambie a la marcha baja para la perforación rotativa y logre un torque máximo de 7.8 kNm a 100 rpm. El sistema de alimentación LX11 puede alcanzar una carrera de 7,2 metros que permite tirar de las barras de 6 metros con el cabezal.

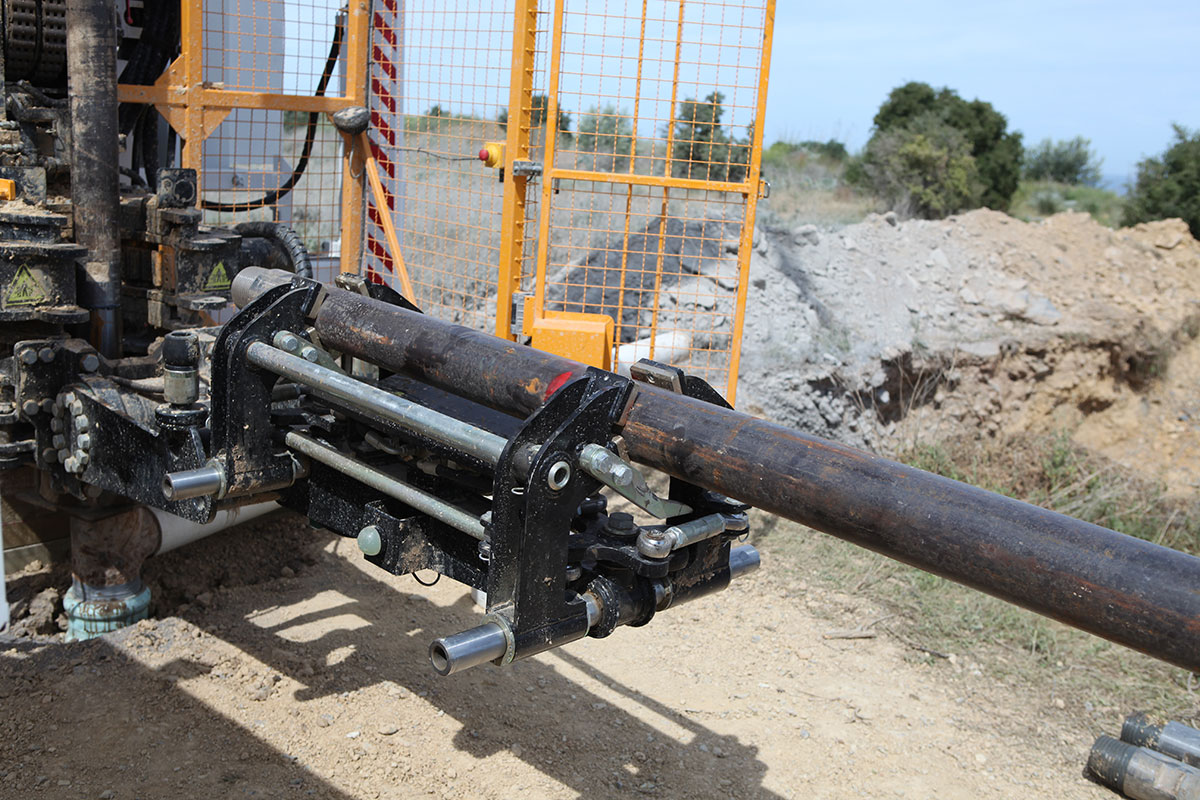

PRESENTADOR DE BARRAS OPCIONAL

Para un manejo seguro y eficiente de las barras para la circulación inversa, rotativas y diamantinas.

JAULA DE SEGURIDAD ENCLAVADA

Protege a los operadores de la sarta de perforación giratoria. Si la protección se abre durante la perforación, la velocidad de alimentación y la rotación se reducen.

CICLO OPCIONAL DE 1200 CFM

Para la perforación de circulación inversa.

APLICACIONES DE PERFORACIÓN MULTIUSOS

El LX11 es capaz de ejecutar extracción de testigos en forma convencional y con cable, tomar muestras y realizar pruebas ininterrumpidamente, además de trabajos geológicos, perforación de consolidación de terreno, perforación de pozos de agua, perforación con barreno, inyección de chorro, micropilotes, clavado de suelos y perforación de circulación inversa.

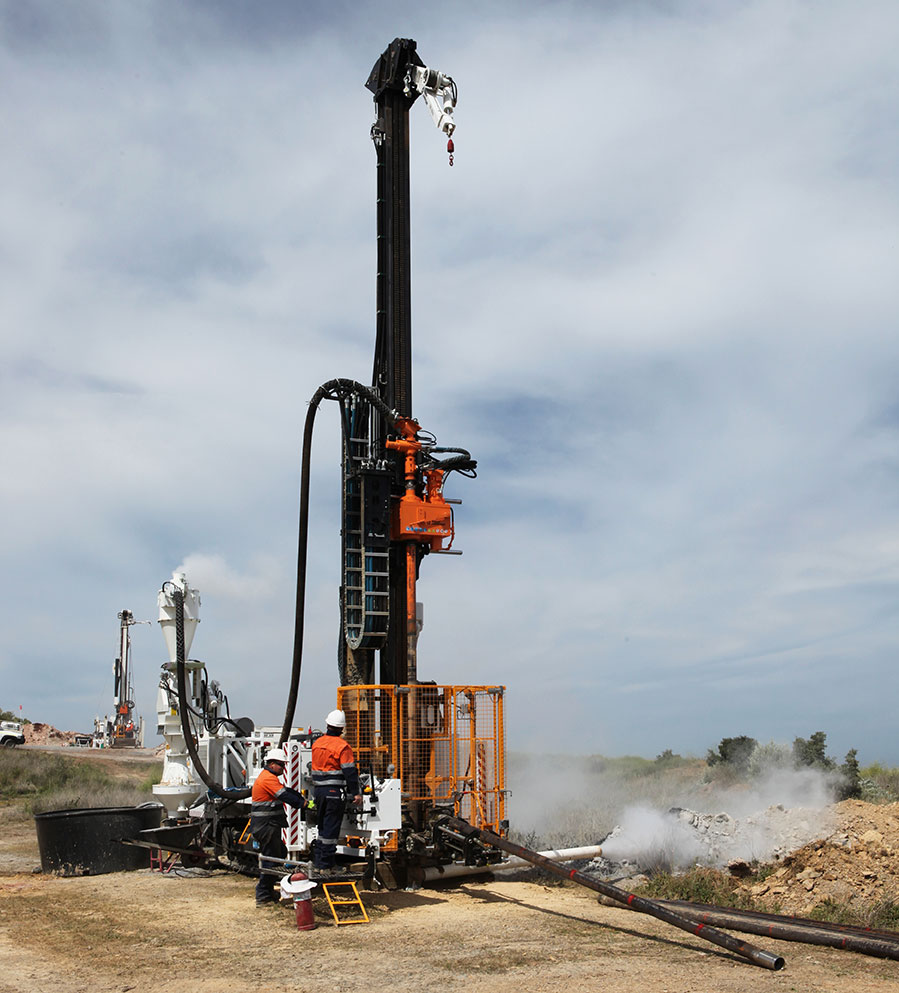

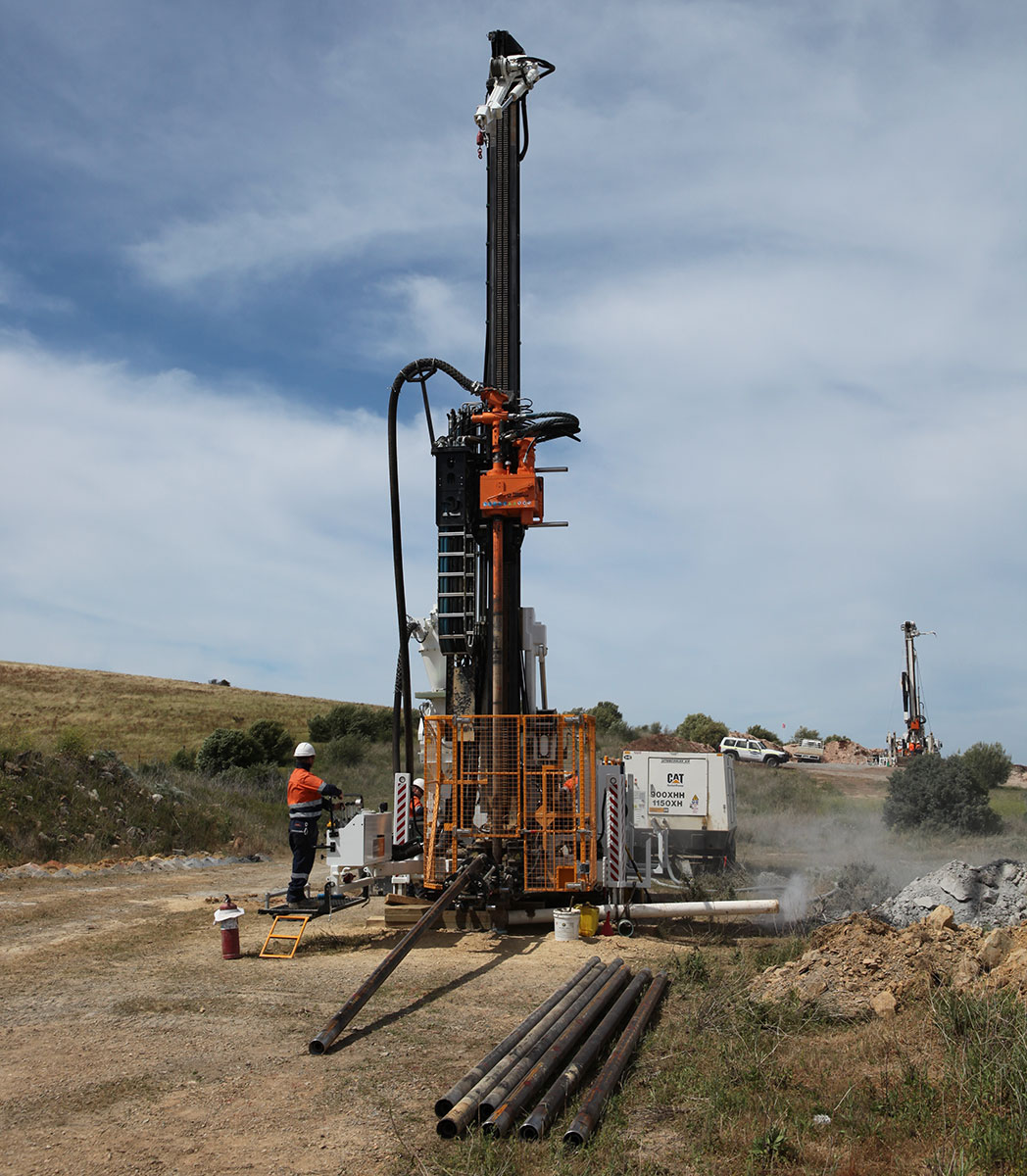

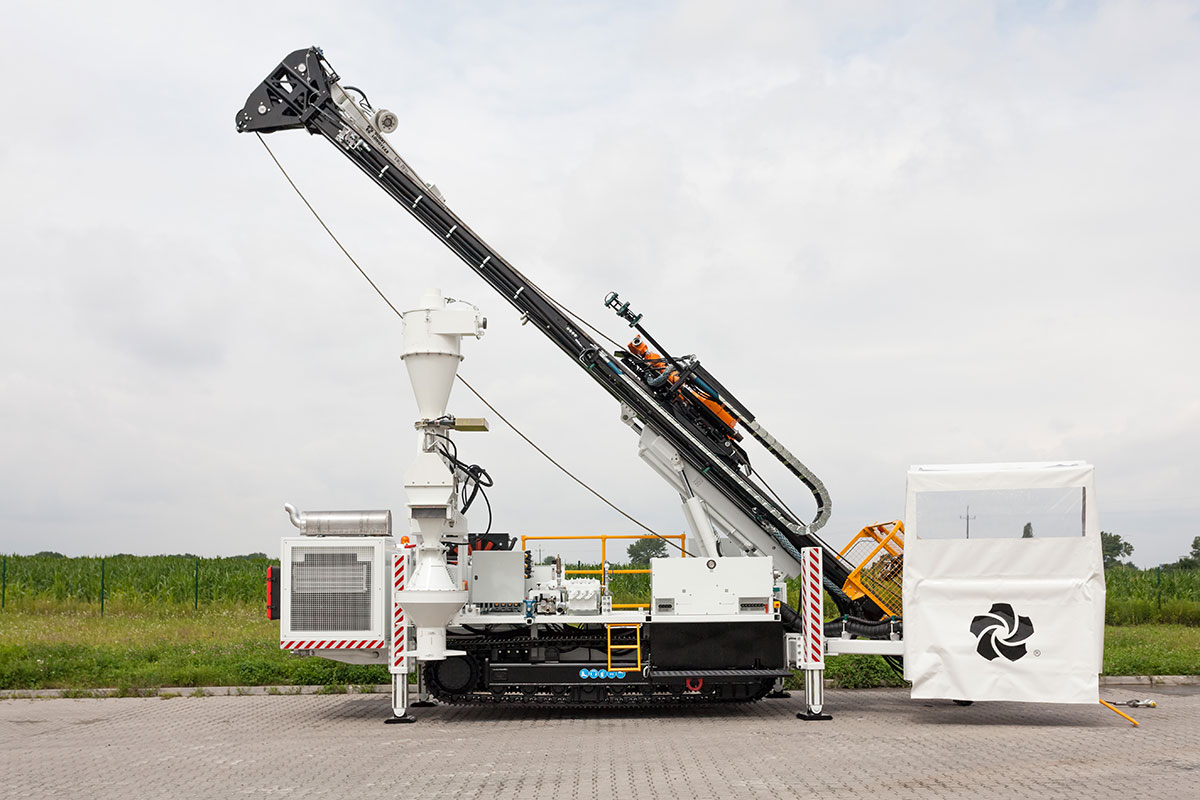

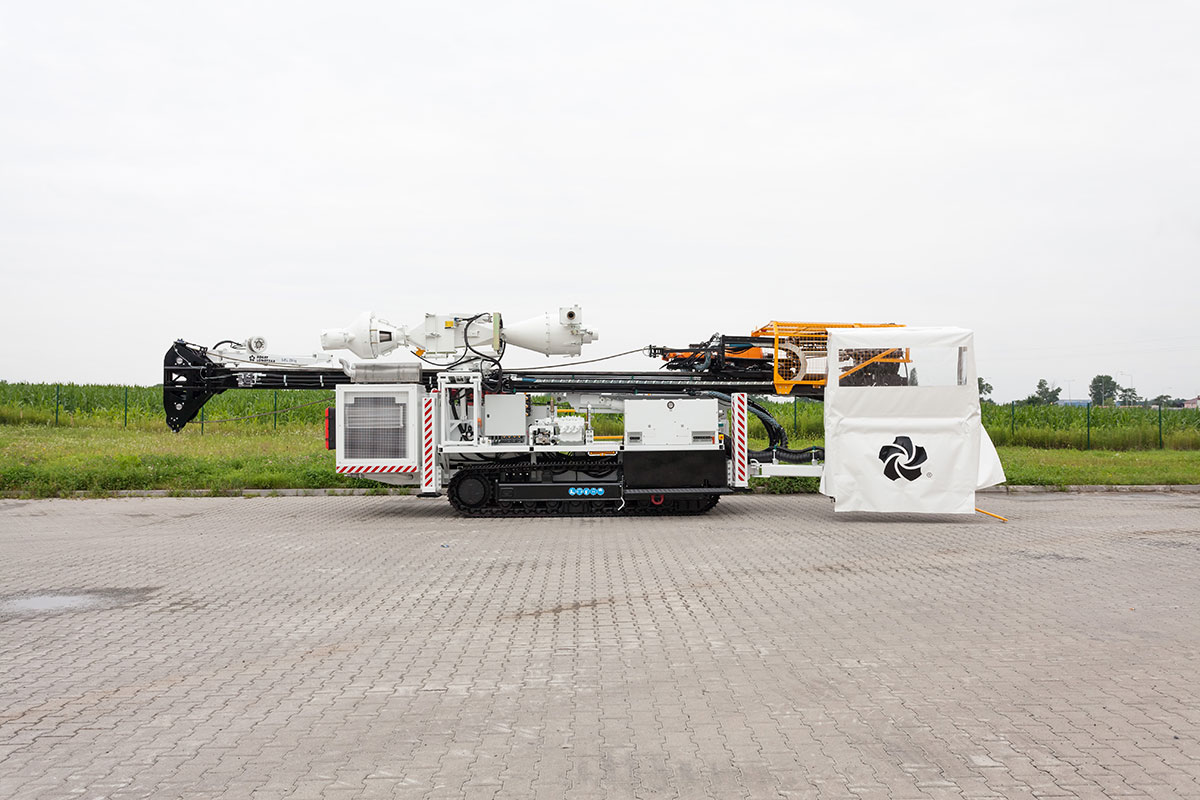

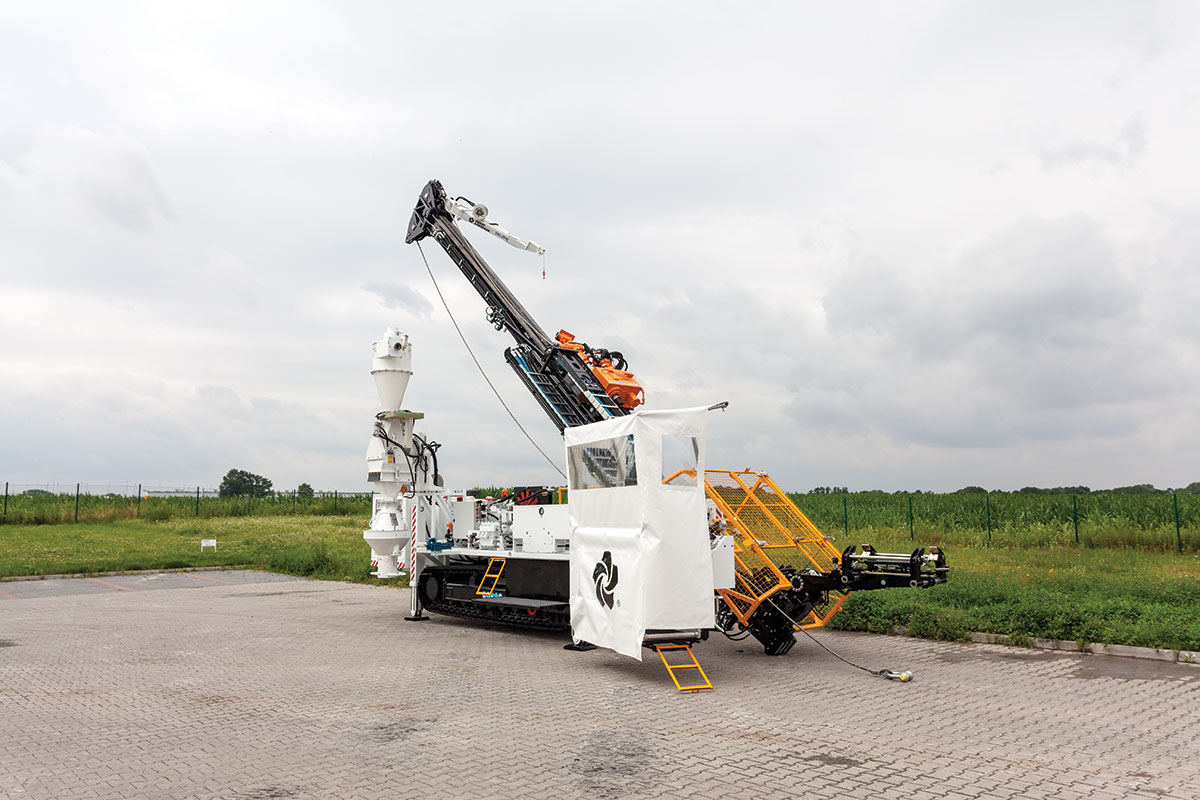

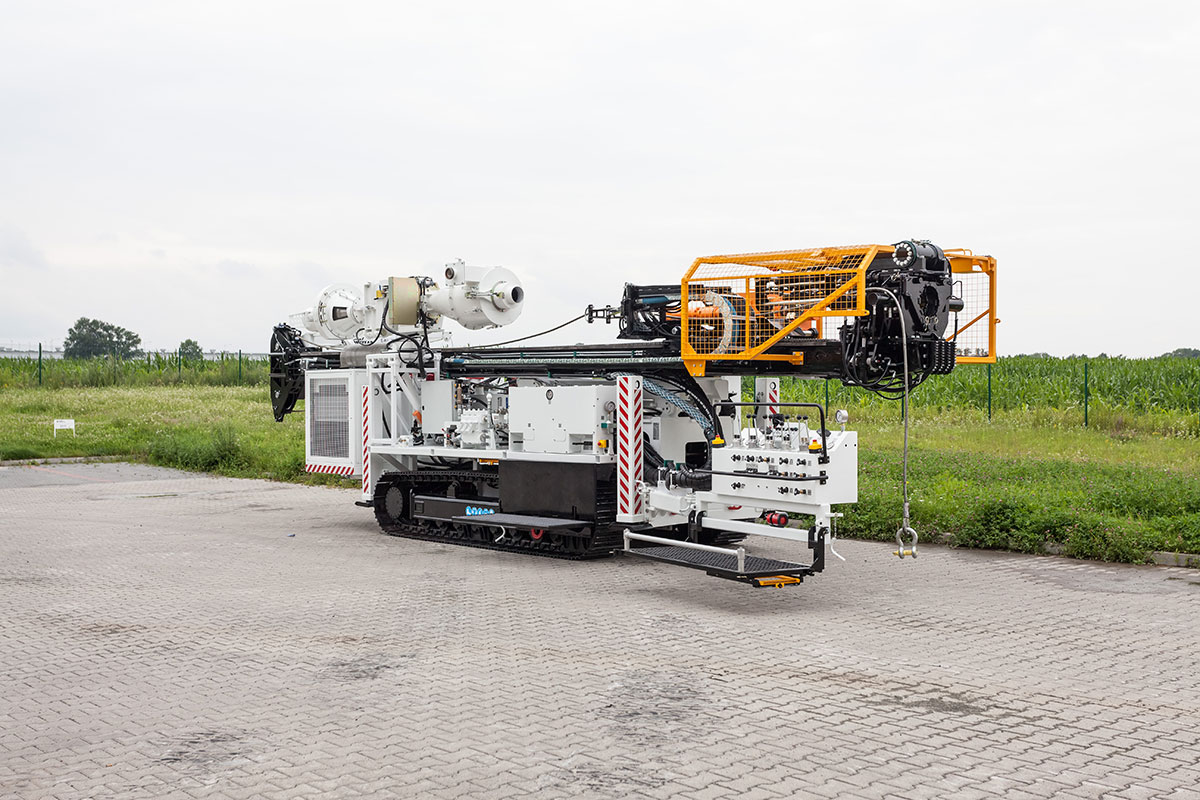

Taladro de superficie multipropósito LX ™ 11

Características

1. CABEZAL DE TALADRO ROTATIVO SUPERIOR
Velocidad de rotación máxima de 1200 rpm, torque máximo de 7.8 kNm a 100 rpm.

2. PANEL DE CONTROL DE PERFORADORES
Colocado para una visibilidad ideal.

3. PRESENTADOR DE BARRAS OPCIONAL
Para un manejo seguro y eficiente de barras, tanto para la extracción diamantina como RC.

4. JAULA DE SEGURIDAD ENCLAVADA
Protege a los operadores de la sarta de perforación giratoria. Si la protección se abre durante la perforación, la velocidad de alimentación y la rotación se reducen.

5. CICLO OPCIONAL 1200 DFM
Para la perforación de circulación inversa.

6. UN AVANCE DE ALIMENTACIÓN DE 7,2M Y UNA CABEZA DE GOLPEO SUPERIOR
Permita que las barras de 6 metros sean tiradas debajo de la cabeza.

Especificaciones para Extracción de Testigos con Diamantina Métrico NOS
Capacidad de profundidad 1,450 m (NRQ) 4,750 pies (NRQ)
Motor (opción) Deutz TCD 6.1 L06 Tier 4
Potencia del motor 170 kW 231 hp
Tamaño de la barra de perforación BQ a PQ
Montacargas principal 92 kN 20,700 libras
Fuerza de tracción 170 kN 38,200 lb
Tracción de la barra 6 m 20 pies
Especificaciones de circulación inversa Métrico NOS
RC 4 " 400 m 1,410 pies
RC 4 1/2 " 325 m 1,065 pies
