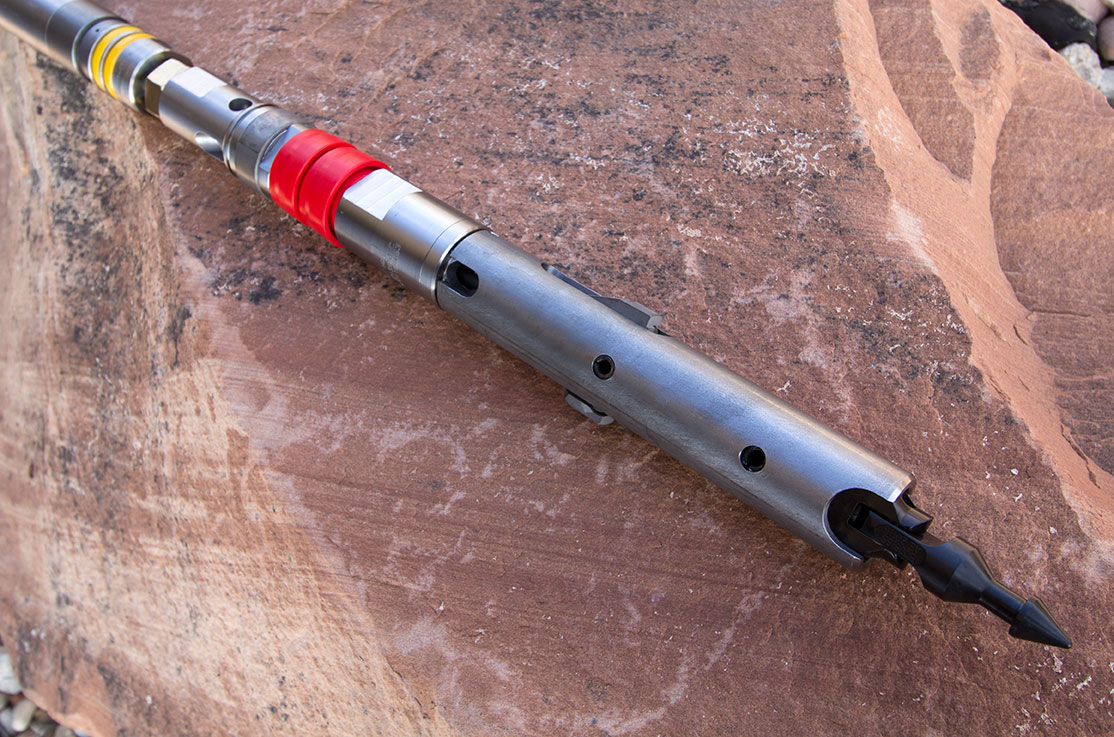

Conjunto de cabezal subterráneo Quick Pump-In ™ de Link Latch ™

El ensamble de cabeza subterránea Link Latch ™ cuenta con sellos de doble labio y una válvula de bombeo para tiempos de disparo más rápidos e indicación de cierre positivo; la ubicación de los sellos de labio evita que el fluido del suelo o la presión del gas liberen los pestillos y elimina la necesidad de llaves de accionamiento o espigas para mantener la cabeza girando con las varillas.

El conjunto del cabezal también cuenta con una punta de lanza articulada para facilitar la descarga del tubo interior en espacios reducidos, y la nueva carcasa retráctil permite cargar el cabezal en las varillas sin necesidad de un manguito de carga.

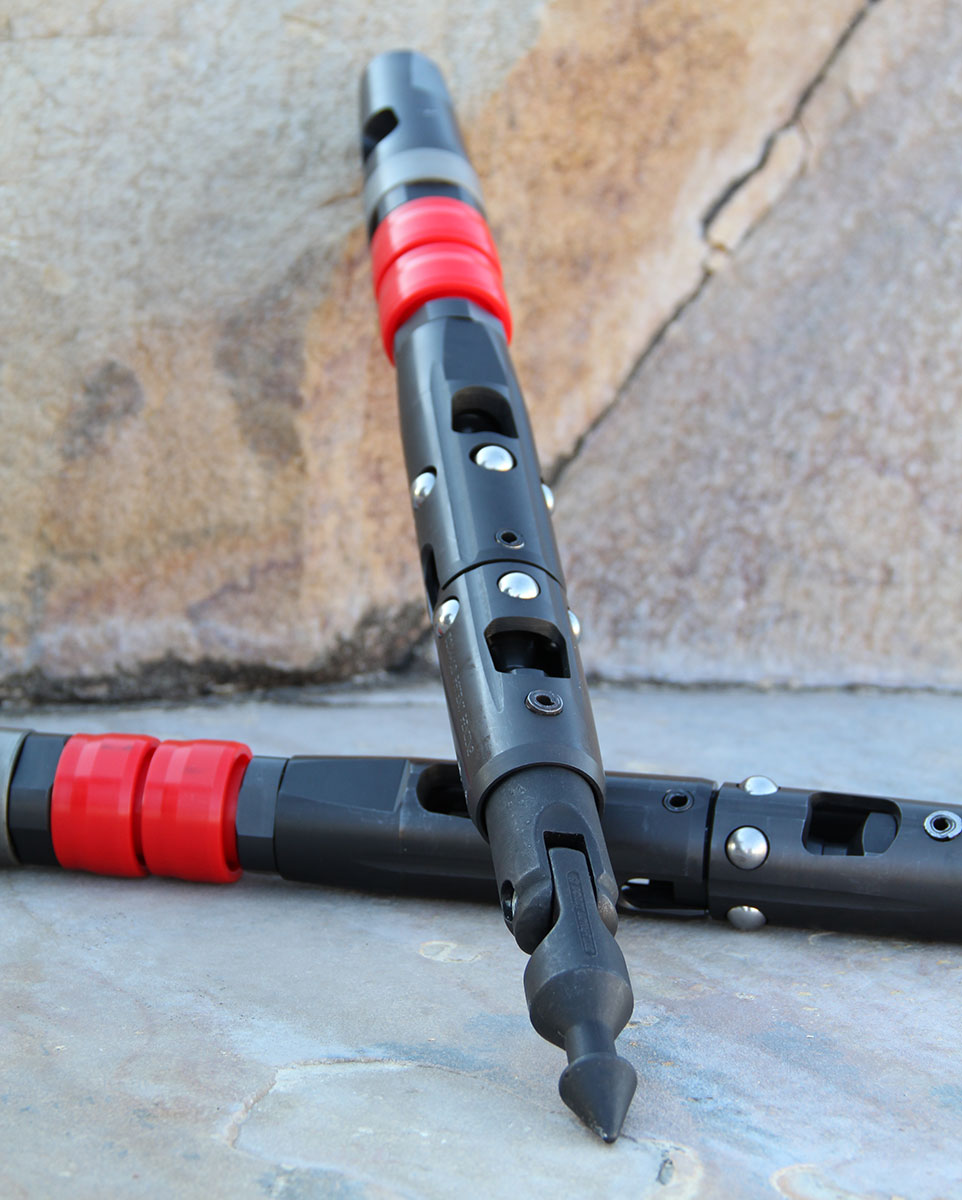

Conjunto de cabezal Roller Latch ™ Quick Pump-In ™

La tecnología patentada de Roller Latch para el montaje de los cabezales Quick Pump-In ofrece una alternativa mejorada al mecanismo de enganche de enlace convencional. Esta tecnología permite mayor velocidad de bombeo con la consiguiente mayor productividad.

Los conjuntos de cabeza subterránea de Roller Latch utilizan rodamientos de bolas grandes para un enclavamiento y frenado de retención confiables para retener los conjuntos de tubos internos en la sarta de perforación para operaciones más seguras. Los conjuntos de cabezales incorporan la punta de lanza MKII ™ para mayor resistencia y seguridad. Los conjuntos de cabezas subterráneas de bloqueo rápido de rodillos de bombeo NQU y HQU están equipados con sellos de bombeo de labios variables que son compatibles con las barras de perforación V-Wall ™, que ofrecen las ventajas de las barras ligeras de pared V en aplicaciones de perforación subterránea.

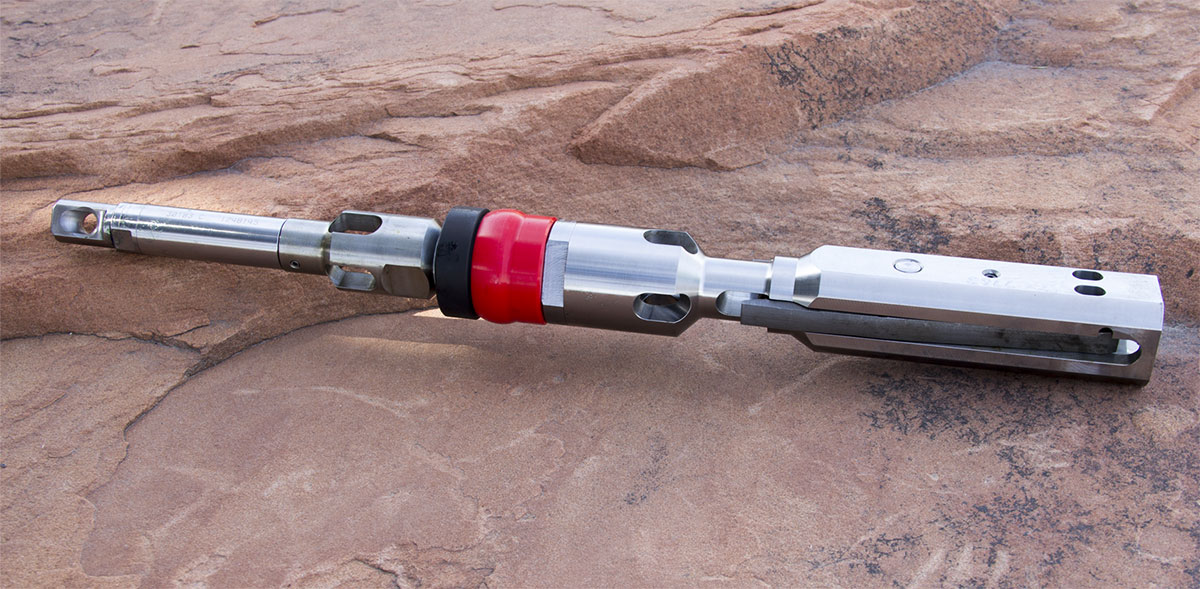

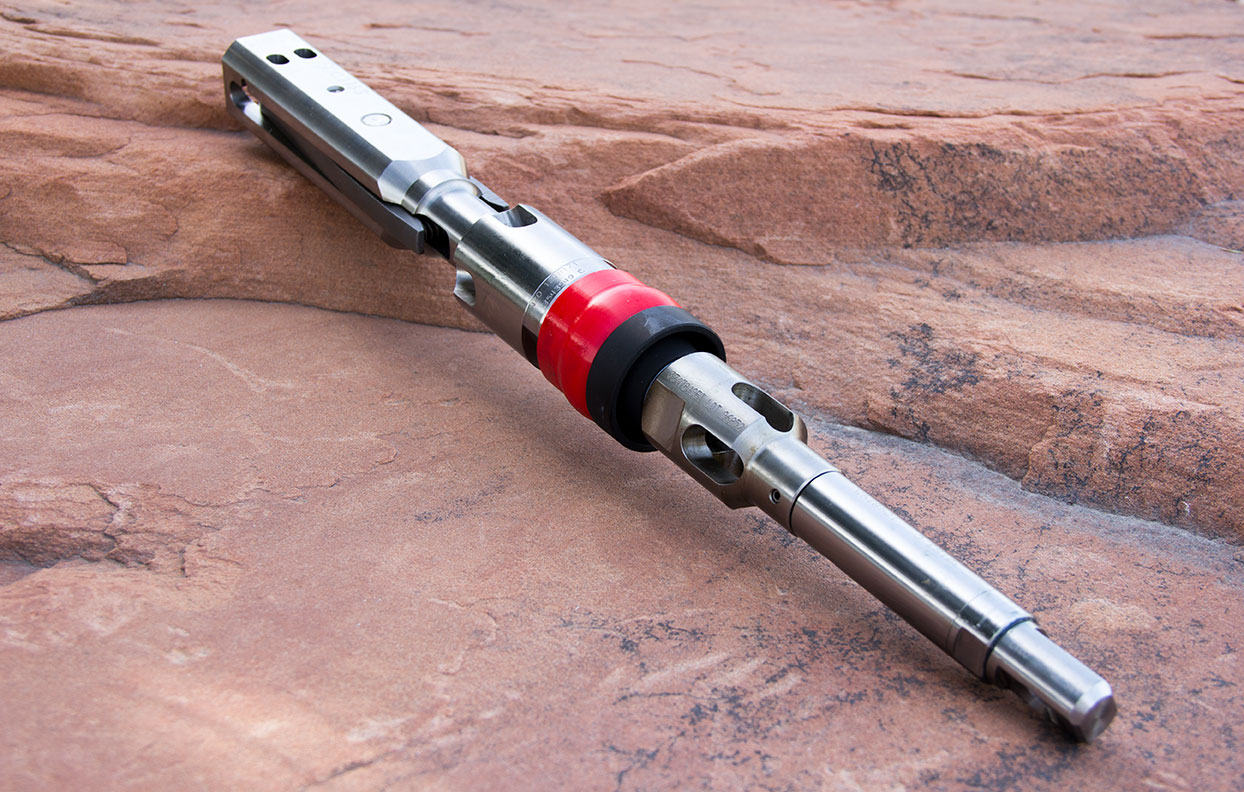

Sobrevuelo rápido de Pump-In ™

Los sobrevuelos de Boart Longyear son una parte integral del sistema Q ™ Wireline. Una vez que el tubo interior está lleno de núcleo, se rebaja (o se bombea hacia adentro para obtener un orificio inclinado) hacia el fondo del orificio. Sus pernos de levantamiento de servicio pesado sujetan una sujeción segura en la parte superior del conjunto del tubo interno.

Para obtener la máxima productividad en aplicaciones subterráneas o de bombeo, el sobreellado rápido de bombeo ™ proporciona velocidades de bombeo significativamente mejoradas con sellos de labios de doble bombeo; así como los nuevos sellos de bomba "V-Lip" en los tamaños NQ ™ y HQ ™. El perfil variable del sello 'V-Lip' proporciona un rendimiento mejorado y se adapta a las barras de perforación de pared estándar y V-Wall ™ cuando se usa con el nuevo conjunto de cabeza subterránea Roller Latch ™.

Además, este excedente incorpora la probada bola y buje Boart Longyear ™ "Indicador de aterrizaje". La bola y el casquillo proporcionan una válvula de entrada de bomba, una válvula de derivación y una señal de presión del indicador de aterrizaje.

Conjunto de cabezal subterráneo Roller Latch ™

Características

1. MKII ™ SPEARHEAD
El conjunto de punta de lanza MKII ™ para una mayor resistencia y seguridad incluye nylon autolubricante para reducir el desgaste, punta de lanza autocentrante con múltiples posiciones de retén y un diseño innovador para eliminar los puntos de presión.

2. FRENADO DE ESPERA
Los exclusivos frenos de retención retienen los conjuntos del tubo interno en la sarta de perforación para operaciones más seguras en orificios inclinados y en ángulo ascendente, así como la retracción opcional del seguro a dos manos para usar sin cargar manguitos.

3. ROLLER LATCH ™
Los cabezales Roller Latch permiten una mayor velocidad de bombeo y productividad con un desgaste reducido. El cabezal Roller Latch provisto con autobloqueo elimina la necesidad de tener que acoplar adaptadores utilizando un acoplamiento de bloqueo de nuevo diseño.

4. DISEÑO DE FLUJO LIBRE
El diseño patentado con ranuras axiales y perfil cónico está optimizado para el flujo de fluidos y utiliza componentes resistentes a la corrosión y al desgaste para garantizar una funcionalidad uniforme y confiable y a la vez ofrece menor resistencia en todos los ángulos de los orificios

5. COMPATIBLE CON V-WALL ™
Los conjuntos de cabezal de bloqueo de rodillo Quick Pump-In ™ de NQU ™ y HQU ™ están equipados con nuevos sellos de bombeo de labio variable que son compatibles con las barras de perforación V-Wall, ofreciendo las ventajas de V-Wall en aplicaciones subterráneas.

6. OPERACIONES MÁS SEGURAS
Los cabezales Roller Latch son más seguros y confiables en aplicaciones subterráneas, lo que permite a los perforadores maximizar la productividad.
