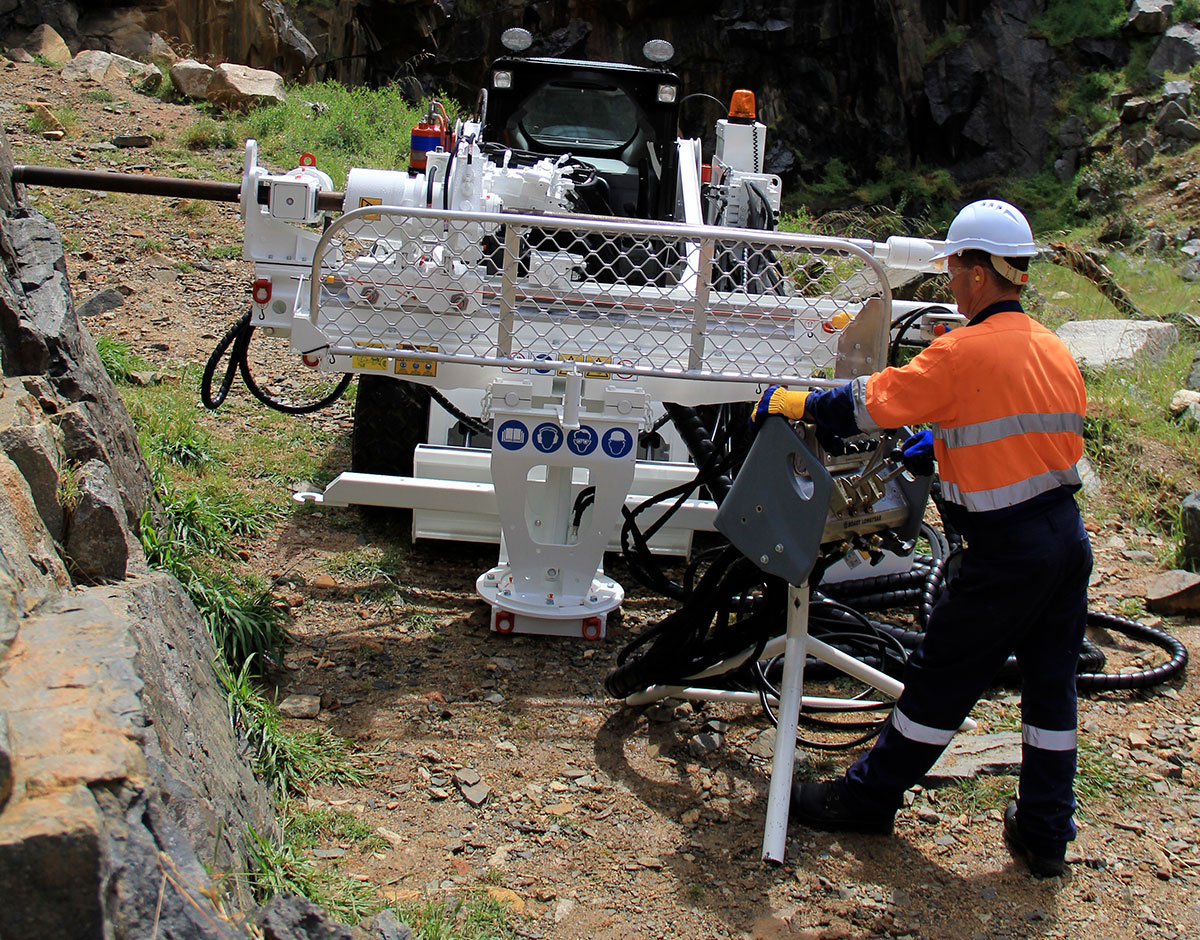

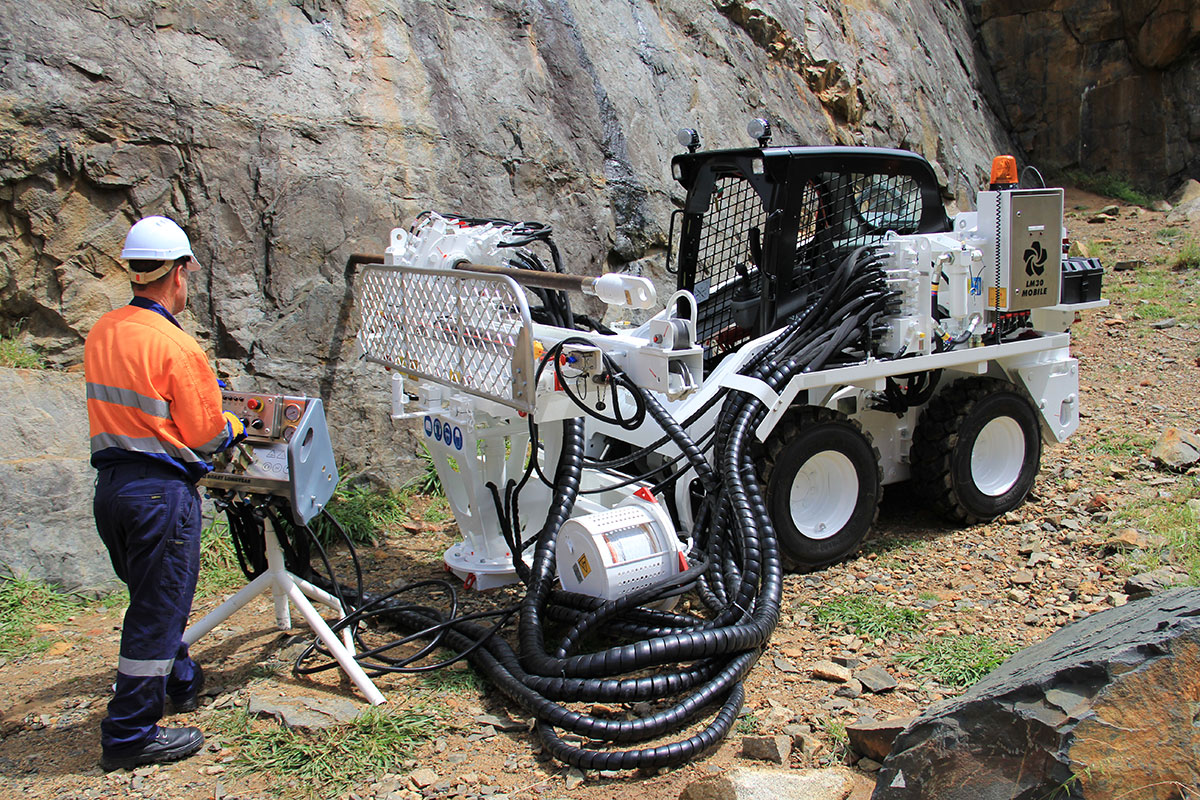

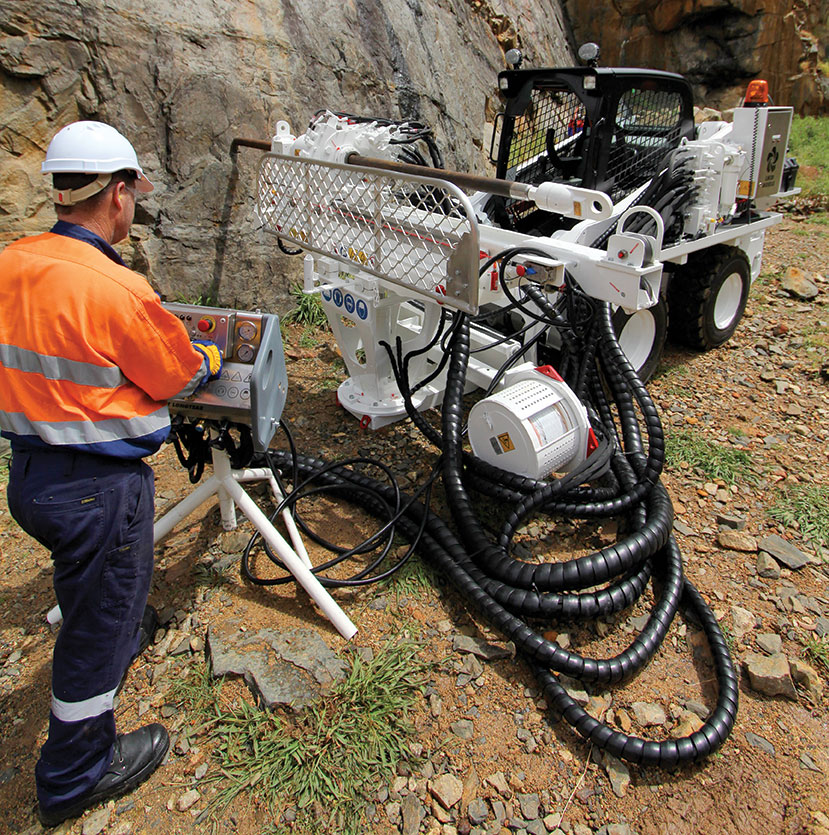

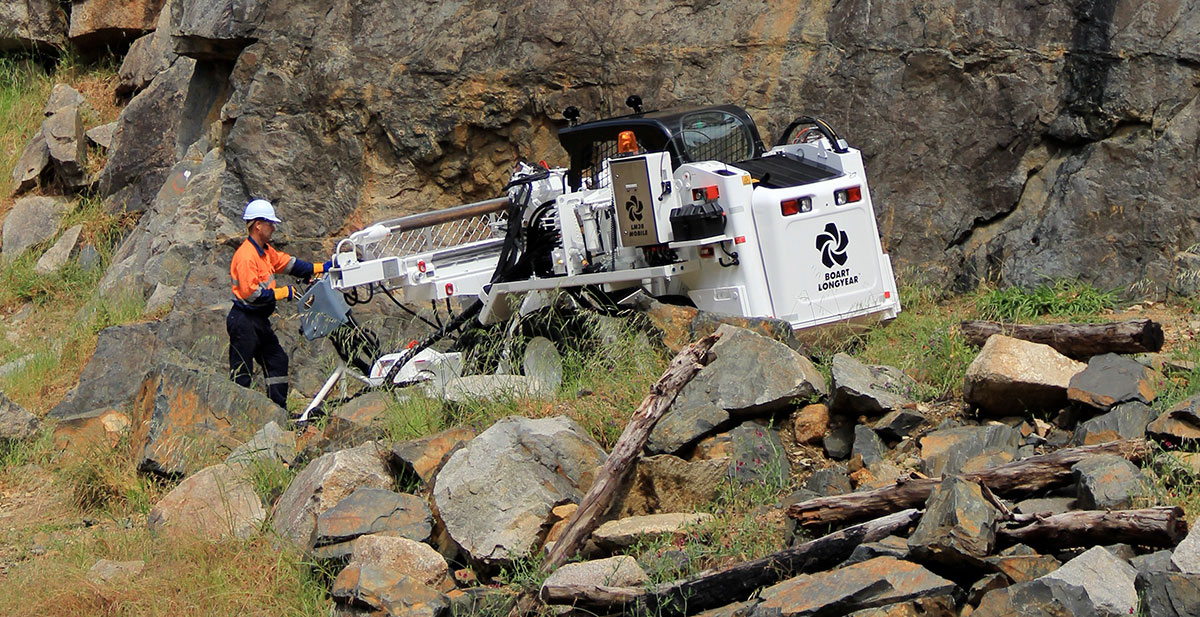

COMPACTO Y MÓVIL

Se utiliza un motor de dirección deslizante como transportador para el marco de alimentación y la bomba de agua. Esta unidad compacta y móvil garantiza un tiempo de configuración rápido y la facilidad de moverse de un sitio a otro. El motor diésel de la minicargadora también se usa para alimentar el sistema hidráulico para la operación de perforación. No se requiere suministro de electricidad.

LIGERO

El panel de control está montado en forma independiente dentro de una caja de polietileno liviano que pesa sólo 40 kg. La cabeza opcional BQ ™ y el soporte de barra BQ minimizan aún más el peso de este taladro.

DURABLE

La unidad de alimentación de la serie 400 de transmisión directa está equipada con un circuito regenerativo que proporciona una alta velocidad de manejo de la barra, mayor seguridad y requerimientos de mantenimiento significativamente menores.

APLICACIÓN EN PERFORACIÓN

El LM30SS es capaz de realizar extracción con cable o con perforación convencional.

Características

1. UNIDAD MÓVIL
La unidad compacta y móvil garantiza un tiempo de configuración rápido y la facilidad de moverse de un sitio a otro.

2. CONTROLES VARIABLES
Controles variables para asegurar un funcionamiento suave en todo el rango de operación.

3. UNIDAD DE ALIMENTACIÓN CON ACOPLAMIENTO DIRECTO
La unidad de alimentación con acoplamiento directo reduce los requerimientos de mantenimiento.

4. DESCONEXIÓN DE ALTA PRESIÓN
El sistema de desconexión cuenta con un circuito de alta presión para desenroscar las juntas de las barras sin esfuerzo.

5. POSICIONADOR INTEGRADO Y PLATAFORMA GIRATORIA
El posicionador integrado y la plataforma giratoria permiten realizar una perforación de ángulo variable con facilidad.

6. ABRAZADERA DE LA BARRA A PRUEBA DE FALLO
La abrazadera de la barra con apertura hidráulica y cierre por sistema de resorte, asegura una operación a prueba de fallo en el caso de que se reviente una manguera.

7. HIDRÁULICA INTELIGENTE
El sistema hidráulico inteligente con control sincronizado entre la unidad de rotación y la abrazadera de la base, permite un manejo de la barra más rápido y seguro.

Especificación Métrico NOS
Capacidad de profundidad vertical (400FF) 410 m (NRQ) 1340 pies (NRQ)
Tamaño de la barra de perforación AQ a HQ
Fuerza de alimentación 42 kN 9,440 lb
Fuerza de tracción 40.3 kN 9,060 lb
Longitud de alimentación 1.1 m 3 pies 7 en
Torsión del cabezal 104 Nm a 1,200 RPM
375 Nm @ 500 RPM
77 ft-lb @ 1,200 RPM
276 ft-lb @ 500 RPM
Motor diésel 54 kW 73 hp
