Die Vergangenheit überbrücken

Das Bohren hat viele Zwecke und der Name Boart Longyear wird häufig mit dem Bohren von Kernproben in der Mineralexploration, der Entwässerung zur Grundwasserkontrolle und dem Bohren von Wasserbrunnen für kommunale und industrielle Anwendungen in Verbindung gebracht. Das Unternehmen beschäftigt sich seit seinen Anfängen im Jahr 1890 ausschließlich mit Bohrungen, als Gründer Edmund J. (EJ) Longyear sein erstes Diamantbohrloch in der Minnesota Mesabi Iron Range im Mittleren Westen der USA versenkte.

Was viele Menschen vielleicht nicht wissen, ist, dass die Bohrer und Ingenieure von Boart Longyear auch in einer Vielzahl anderer Anwendungen an einigen aufregenden historischen Bohrprojekten beteiligt waren. Bohrausrüstung für die Monderkundung ist ein solches Beispiel (lesen Sie Bohren über die Erde hinaus); Aber näher am Wohnort hat das Unternehmen Projekte unterstützt, um das Fundament und die strukturelle Integrität unter der Erde oder sogar unter Gewässern zu erforschen und zu definieren.

Testbohrungen für Transporttunnel

In den späten 1920er Jahren wurden Mitglieder des Longyear-Teams beauftragt, die Route eines geplanten Fahrzeugtunnels unter dem East River zu testen, um Manhattan mit Brooklyn in New York, USA, zu verbinden. Der Tunnel sollte die Verkehrsstaus aufgrund des zu dieser Zeit bestehenden langsamen und unzuverlässigen Fährdienstes verringern. Die Firma Longyear lieferte vorläufige Bohrproben, anhand derer festgestellt wurde, was sich unter der Oberfläche des Flusses befand. Durch die Charakterisierung der Gesteinsart der Proben und ihrer Härte konnten Geologen und Ingenieure bestimmen, welche Ausrüstung für den Tunnelbau verwendet werden sollte, wie lange und zu welchen Kosten. Obwohl das ursprüngliche Tunnelprojekt keine Unterstützung und Finanzierung erhielt, legte es den Grundstein für ein späteres Projekt - den Brooklyn-Battery Tunnel -, der 1940 begonnen und im Mai 1950 eröffnet wurde.

Langweilig für Fundamentmuster für die Golden Gate Bridge

Eine ähnliche Herausforderung beim Durchqueren eines breiten Gewässers erforderte 1929 die Unterstützung des Longyear-Teams. Joseph B. Strauss, ein visionärer Ingenieur, wurde mit seinem Team beauftragt, die geplante Golden Gate Bridge in San Francisco, Kalifornien, USA, zu entwerfen. Als Chefingenieur bat Strauss Longyear um die Untersuchung der Felsformationen unter der Bucht von San Francisco, in denen die Brücke gebaut werden sollte. Longyear begann im November 1929 in der Bucht entlang der Stellen der vorgeschlagenen Pfeiler und Ankerplätze zu bohren. [ich]

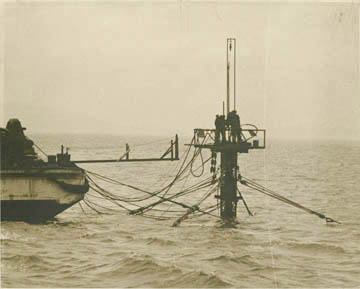

Aufgrund des turbulenten Wassers des Kanals mussten die Bohrer kreativ sein, wie sie die Kernproben unter der turbulenten Oberfläche entnehmen würden. Strauss legte großen Wert auf Sicherheit und verlangte von Brückenarbeitern, Sicherheitsleinen zu verwenden, über Sicherheitsnetze zu arbeiten und sogar einige der ersten Schutzhelme zu tragen. Die Longyear-Crew baute eine Plattform über dem Wasser, die von einem Ausleger - einem A-Rahmen - und am Ufer verankerten Abspanndrähten getragen wurde. Die Plattform ermöglichte es dem Team, seine Bohrausrüstung sicher oben und sicher über der Bucht aufzuhängen. Trotz der Probleme mit tiefem Wasser, Seeverkehr, Stürmen und Gezeitenbewegungen konnte das Team die Arbeiten termingerecht mit einer vollständigen Rückgewinnung der Kernproben abschließen.

Die geologischen Proben und die nachfolgenden Daten, die Strauss zur Verfügung gestellt wurden, zeigten, dass die Felsformationen das Gewicht der Fundamente tragen und den Bau der riesigen Brückenstruktur ermöglichen konnten. Die Informationen wurden im Februar 1930 in einem vollständigen Bericht an das Board of Engineers übermittelt, und die Brücke wurde als „wirtschaftlich und strukturell machbar“ eingestuft.

Diese großartige Nachricht bedeutete, dass Strauss und sein Designteam mit den nächsten Phasen des Ingenieurwesens und des Baus der Golden Gate Bridge fortfahren konnten. In Dankbarkeit für den Beitrag von Longyear schrieb Strauss: „Die Arbeit Ihres Unternehmens war völlig zufriedenstellend, und die Beziehungen zwischen uns und Ihren Bohrern waren herzlich und angenehm. Ich freue mich, den fälligen Restbetrag sofort zu zahlen.“ [ii]

Die Zahlungen des Unternehmens für den langweiligen Vertrag beliefen sich auf fast $15.000. Erst nach drei weiteren Jahren (Januar 1933) wurde mit dem Bau begonnen und ein Spatenstich für die Brücke abgehalten. Die Golden Gate Bridge wurde im Mai 1937 zu einem Gesamtpreis von $35.500.000 fertiggestellt.

Klicken Sie auf die Bilder unten, um sie zu vergrößern.

Von links nach rechts

Bilder 1 und 2: „Geschwindigkeitspläne der Ingenieure für die Golden Gate Bridge“ - Ein Artikel von Pacific Street und Road Builder aus dem März 1930, in dem es heißt: „Testbohrungen enthüllen solide Felsfundamente und zeigen ein Foto von Bohrarbeiten auf der Lime Point-Seite der Brücke in Marin County, Kalifornien.

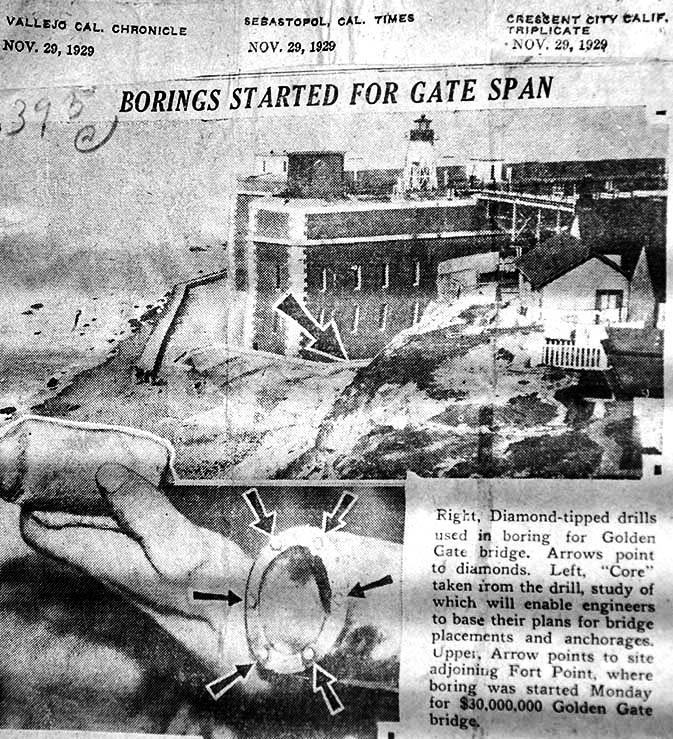

Bild 3: „Bohrungen für Gate Span gestartet“ - Fotos zeigen in den Zeitungen Vallejo California Chronicle, Sebastopol California Times und Cresent City Triplicate am 29. November 1930. Der Artikel zeigt ein Foto von Longyears Diamantbohrern, mit denen der Stein am Ende der Brücke in San Francisco entnommen wurde. neben Fort Point.

Bild 4: „Auf dem Weg zum Fels“ - Ein Artikel des San Francisco Examiner vom 14. Februar 1930, in dem Ingenieure, darunter Strauss, langweilige Proben aus dem Golden Gate Bridge-Projekt untersuchen.

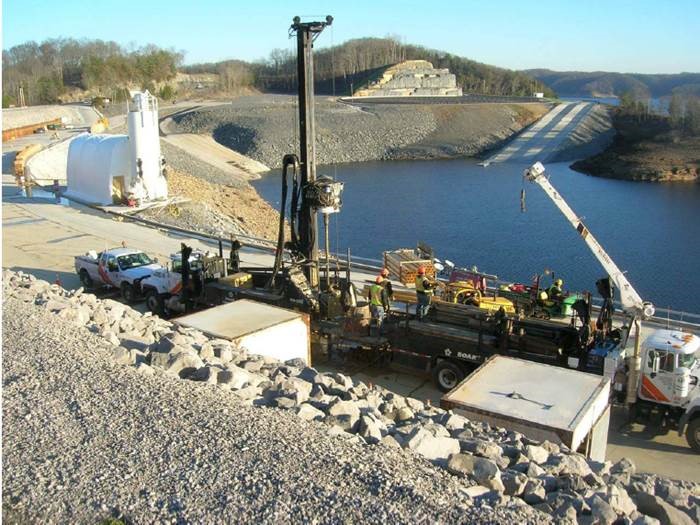

Ein LKW montiert LS600 Sonic Rig Entnahme von Kernproben in der Nähe eines Staudamms.

Prüfung auf Sicherheit des Staudamms

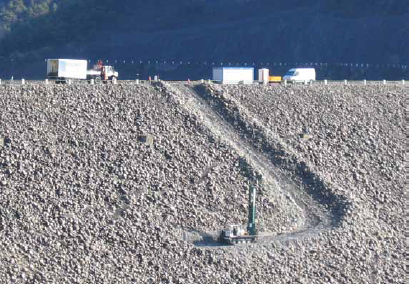

Kurz nach dem Golden Gate-Bohrprojekt engagierte sich die Firma Longyear für Bohrprojekte für den Bau von Staudämmen im ganzen Land. In den 1930er Jahren testeten Longyear-Bohrer Bohrungen für mehrere der zwanzig geplanten Staudämme unter der Gerichtsbarkeit der Tennessee Valley Authority. Diese Dämme waren Teil eines umfassenden Plans zur Rückgewinnung und Entwicklung des Tennessee River, der sich über eine Fläche von mehr als vierzigtausend Quadratmeilen und über sieben Bundesstaaten erstreckt. [Iii]

Spätere Bauprojekte für Longyear-Bohrer aus dem 20. Jahrhundert umfassten das Bohren von Kernproben für das Missouri River-Projekt und die ersten Testbohrungen für den Fort Peck-Damm in Montana - den ersten großen Staudamm des Projekts.

Fortschritte beim Schallbohren für heutige Bauprojekte

Heute unterstützt Boart Longyear weiterhin Bau- und Sanierungsprojekte auf der ganzen Welt mit noch fortschrittlicheren Technologien und Geräten. Das Unternehmen nutzt regelmäßig Schallbohrtechnologien Diese sind ideal, um viele der Herausforderungen zu vermeiden, die mit herkömmlichen Bohrmethoden verbunden sind.

Sonic Drilling bietet Qualitätskontrolle in Verbindung mit der Herstellung und Installation von geotechnischen Bauelementen. Die Schallmethode kann tatsächlich die Notwendigkeit von Zirkulationsbohrungen beseitigen, die es dem Bohrer ermöglichen, sicher in Situationen zu arbeiten, in denen empfindliche Strukturen, gefährdete Standortbedingungen, schwierige Geologie oder restriktive Bedingungen vorliegen. Sonic Drilling bietet auch Messungen und Proben, um die tatsächlichen Bedingungen an einem bestimmten Standort während des Explorations- und Baufortschritts zu bewerten.

Einige Beispiele für Boart Longyears Schallbohrhilfe bei Tunnel-, Brücken- und Staudammprojekten im 21. Jahrhundert sind: [iv]

  • Gehäuseinstallation für das Boston Central Artery / Tunnel-Projekt CO9A4, Massachusetts, USA. Im Rahmen der Installation von drei aufgebockten Tunneln unter den 13 Eisenbahnschienen am Südbahnhof in Boston wurden spezielle Schallbohrungen verwendet, um Gehäuse durch einige der schwierigsten Kombinationen historischer Füllmaterialien zu installieren - Stahlschienen, Ziegelbehälter, Holzpfähle, Granit Meeresmauern, Stahlbetonplatten, Schotterballastfelsen, Lehm, geschichteter Sand, bis und verwittertes Grundgestein.
  • Installation eines Fugenvorhangs am Clearwater Dam in Missouri, USA. Das Projekt erforderte eine Bohrmethode mit der Fähigkeit, sowohl den Dammkörper als auch sein Fundament ohne Luft- oder Wasserzirkulation zu durchdringen und zu beproben. Schallbohrungen wurden verwendet, um ein tiefes Sinkloch zu untersuchen, und wirkten sich auf einen Sanierungsplan aus, bei dem 15-Grad-Fugenlöcher durch die Böschungsfüllung gebohrt wurden, um einen Fugenvorhang zu konstruieren.
  • Vergleich der Schallbohrungen für eine Pilotstudie zur Tunnelkonstruktion zum Programm zur kombinierten Kanalüberlaufkontrolle, Anacostia River Project in Washington, DC. Schallbohrungen wurden verwendet, um eine kontinuierliche Bodenbohrung mit einer Kernrückgewinnung von ungefähr 100% und einer sorgfältigen Installation mehrerer Piezometer durchzuführen.
  • Prüfung der Installation von Mikropfählen in der Nähe des Holland-Tunnels in New Jersey, USA. Das Sonic-Bohren wurde mit dem konventionellen Bohren verglichen, um Mikropfähle durch schlammige Sandablagerungen, darüber liegende Kassen und Schiefer zu befördern. Das Schallbohren 33% war nicht nur schneller für die Installation der Mikropfähle, sondern es wurde auch Abfall auf nahezu das Volumen des Schallkerns beseitigt, wodurch die Entsorgungskosten minimiert wurden.

Brücken, Tunnel, Dämme und sogar Gebäude sind sicherer, da die Fundamente untersucht, getestet und gesichert werden. Obwohl die Mitarbeiter von Boart Longyear als kleiner Beitrag zu diesen technischen Wundern angesehen werden, sind sie stolz auf das Erbe, das das Unternehmen erworben hat, und auf sein Engagement in jedem Teil der Geschichte.

Weitere Informationen zu den Bohrfähigkeiten von Boart Longyear, einschließlich Probenahmekern, Verankerung, Mikropfahl, Jet-Verguss und Bodengefrieren, finden Sie im Abraum- und Konstruktionswerkzeugabschnitt.

[ich] https://www.goldengate.org/bridge/history-research/bridge-construction/joseph-strauss/

[ii] Edmund J. Longyear und Walter R. Eastman. 1984. "Der Mesabi und darüber hinaus"; S. 181

[iii] Edmund J. Longyear und Walter R. Eastman. 1984. "Der Mesabi und darüber hinaus"; S. 192

[iv] George R. Burnhart, Boart Longyear Technical Paper. 2006. „Sonic Drilling bietet Qualitätskontrolle und zerstörungsfreien Vorteil für geotechnische Bohrungen und Baubohrungen an empfindlichen Infrastrukturstandorten.“

Golden Gate Bridge Fotos von historischen Aufzeichnungen, der Golden Gate Bridge, dem Highway und dem Transportviertel, die hier gefunden wurden https://www.goldengate.org/exhibits/engineering-the-design/

Golden Gate Bridge Foto mit freundlicher Genehmigung von Umer Sayyam
