STÄRKER

Die einzigartige Kombination aus einem selbsthemmenden Umkehrflankenwinkel von –20 Grad an den Gewinden und einer symmetrischen Lastverteilung in Kombination mit dem doppelt geglühten W-Wall ™ -Körper macht XQ ™ Drahtseilkernstäbe zu den am tiefsten bewerteten Kernstäben auf dem Markt .

Selbstsperrender umgekehrter Flankenwinkel
XQ hat einen erhöhten negativen Flankenwinkel von -20 Grad im Vergleich zu -10 Grad bei RQ ™ -Stangen. Durch den erhöhten negativen Flankenwinkel in Kombination mit den Doppelstartgewinden wird das Aufwölben des Gehäuses nahezu eliminiert und eine höhere Festigkeit bei Anwendungen mit hohem Drehmoment erreicht.

Symmetrische Lastverteilung
Patentierte XQ-Gelenke haben gegenüberliegende doppelte Startgewinde, die sich selbst ausrichten, so dass der Eingriff reibungslos einrastet. Dies sorgt für eine ausgewogene Lastreaktion und eine Verdoppelung der Kontaktfläche, dh die Hälfte des Anpressdrucks. Diese symmetrische Lastverteilung erhöht die Tragfähigkeit bei stärkeren Stangen mit tieferer Tragfähigkeit erheblich.

W-Wall ™ Doppelgeglühter Mittelkörper
W-Wall hat eine gleichmäßigere Krümmungsverteilung wie eine gerade Wand, die Steifigkeit ist vergleichbar mit der variablen Wandstange von Boart Longyear, V-Wall ™. Das Ergebnis ist eine Rute mit Flexibilität für leichtes Richten, die besser hält als V-Wall. Boart Longyear ™ -Stangen werden während der Herstellung einem proprietären Prozess unterzogen, um alle verbleibenden Spannungen zu entfernen und die Festigkeit und Beständigkeit gegen Biegung zu maximieren.

HÄLT LÄNGER

Längere Stangen bedeuten, dass Sie mehr Meter pro Stange bekommen und die Stangen seltener austauschen müssen, was direkt zum Gewinn beiträgt.

Pin Case Härten
Die Einsatzhärtung ist unübertroffen beim Schutz der Gewinde vor Verschleiß. Andere Bohrstangen sind in der Regel durchwandgehärtet auf 32 HRC. Boart Longyear-Kernstäbe werden auf dem Stiftgewinde auf eine maximale Härte von - 60 HRC einsatzgehärtet, wodurch sich ein erheblicher Härteunterschied zwischen Stift und Gehäuse ergibt. Dieser Unterschied minimiert den Verschleiß im Vergleich zu dem schnellen Abreiben, das andere Fäden erfahren. Bei wiederholten „Make and Break“ -Feldtests versagten andere nicht einsatzgehärtete Stäbe zwischen 12 und 73 Zyklen, während XQ-Verbindungen mehr als 600 Zyklen aushielten.

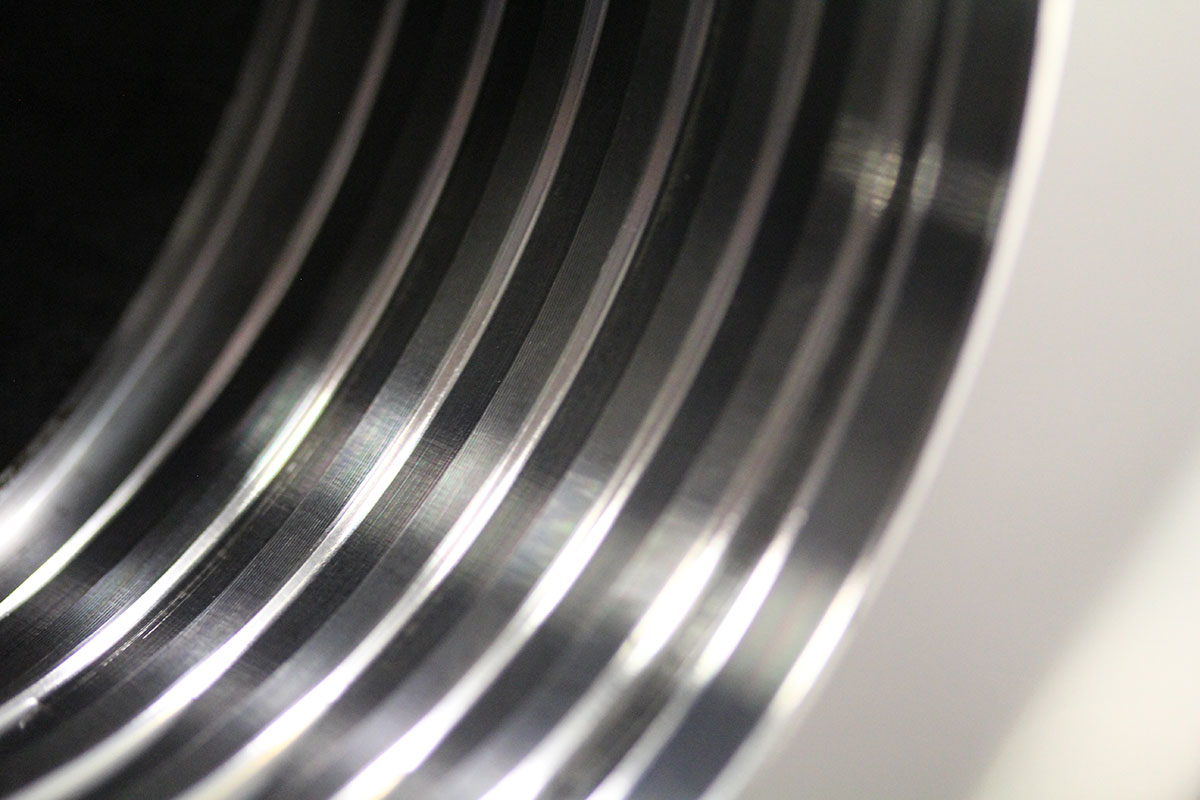

Doppelstart-Threads
XQ-Doppelstart-Gegengewinde greifen reibungslos in die innovative selbstausrichtende Geometrie ein, wodurch das Verkeilen und Verklemmen reduziert wird. Der sanfte Anlauf in Kombination mit dem Einsatzhärten verbessert die Produktivität und die Lebensdauer der längsten Stabgewinde erheblich.

Die Doppelstartgewinde der XQ-Stangen gleichen die Belastung der Bohrlast aus. In Kombination mit dem Doppelstartgewinde verhindert der erhöhte negative Flankenwinkel die Ausbeulung der Box und führt zu besserem Boxverschleiß. Kasten- und Fadenverschleiß sind in der Regel der Grund, warum gut gewartete Kernstäbe zurückgezogen werden.

Mid-Body Wear
Oft werden veränderliche Wandstangen, die bei Richtbohrarbeiten verwendet werden, für dünne Mittelkörper vor anderen Ausfallarten zurückgezogen. Dickere Mittelkörper (Standardmaterial für Wandstärke in der Mitte des Mittelkörpers) eliminieren diesen Ausfallmodus in W-Wall praktisch. Bei gerichteter Arbeit werden andere variable Wandstangen in der Körpermitte abgenutzt und müssen zurückgezogen werden. W-Wall hat die gleiche Lebensdauer im mittleren Körperbereich wie eine gerade Wandstange, so dass Sie alle Vorteile eines leichteren Bohrstranges und schneller Drahtauslösung nutzen können und noch länger haltbare Stangen haben.

EINFACHER MACHEN UND BRECHEN

Patentierte XQ-Steckverbindungen
Gegenüberliegende Doppelstartgewinde sind selbstausrichtend, so dass der Eingriff reibungslos einrastet. Durch die XQ-Verbindungsfugen werden Staus nahezu eliminiert, um das beste Ergebnis zu erzielen. Außerdem entfällt das Zurückdrehen des Bohrerassistenten zum Einfädeln der Gelenke für mehr Sicherheit und Produktivität.

Stellen Sie sich vor, Sie müssen den Bohrerassistenten nicht in der Nähe von unter Spannung stehenden Komponenten zurückschicken, um sie zu 100% zurückdrehen zu können, indem Sie die Stange drehen, um die Fäden zu verbinden, oder versuchen, die Fäden überhaupt von Hand zu verbinden. XQ Rods sorgen für mehr Sicherheit, indem sie häufiger ferngehalten werden. Außerdem können mehr Meter gebohrt werden, da weniger Zeit für das Verbinden von Fäden benötigt wird.

 Thread-Grobheit
XQ-Stangen haben zwei Gewindegänge pro Zoll, um die Drehung zu reduzieren und das manuelle Nachrüsten zu erleichtern. Beim Herstellen von Gelenken mit der Hand belastet die Rotation das Handgelenk. Fäden mit geringerer Rotation sind schneller aufzubauen und verursachen weniger Ermüdung und die Gefahr von Verletzungen, die sich wiederholt wiederholen. Der Bohrerassistent verbringt weniger Zeit damit, Fäden zu verbinden - für mehr Meter und Kern in der Box.

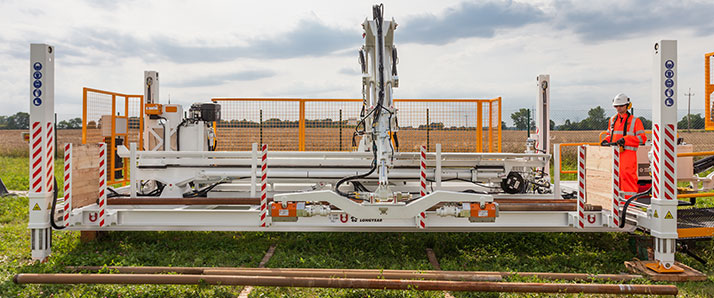

Freisprechautomatisierung

Rutenhandler verbessern die Sicherheit, indem sie Helfer von unter Spannung stehenden Komponenten und potenziellen Verletzungen durch Schraubenschlüssel fernhalten. Durch Stachelfäden verklemmt sich der Faden in 20 bis 30% der Gelenkaufbauten. Dies bedeutet, dass Zeit verloren geht und 5% der Zeit, in der sich der Helfer in der Nähe der Rotationseinheit befindet, was die Sicherheit verringert. Diese Staus führen zu erheblicher unproduktiver Zeit, um Threads zu entfernen oder Threads 100% der Zeit rückwärts zu drehen, wenn Verbindungen manuell erstellt werden.

Die patentierten XQ-Ruten verfügen über eine einzigartige Gewindeeinführung, wodurch Staus nahezu eliminiert werden. Dies erhöht die Sicherheit für die Handhabung von Ruten ohne Hände, bei denen das Herstellen und Brechen von Stangen mechanisiert wird. XQ-Gewinde weisen zudem eine gröbere Steigung mit weniger Rotation auf, wodurch sie sich von Hand schneller nacharbeiten lassen, was weniger Ermüdung, weniger Belastung des Handgelenks und weniger Wiederholungsverletzungen zur Folge hat.

ZUSÄTZLICHE PRODUKTIVITÄT

Verbesserte Auslösegeschwindigkeit für Kabel
Die Kabelzeit, insbesondere bei tiefen Löchern, macht einen erheblichen Teil der Bohrzeit aus. Messbare Einsparungen bei der Festnetzzeit erhöhen die Produktivität erheblich. Der größere Innendurchmesser des W-Wall-Rohrs bietet mehr Platz, damit das Bohrfluid während der Drahtleitungsauslösung an den Innenrohranordnungen vorbeiströmen kann, wodurch die Drahtleitungsauslösung um bis zu 50% schneller wird.

Bei einem 800-Meter-Loch kann durch einfaches Wechseln von einer geraden Wand zu einer W-Wand-Stange 2 Schichten eingespart werden oder 20% mehr Kern in die Schachtel gesteckt werden.

W-Wall

Die V-Wall ™ -Rohroption von Boart Longyear für RQ-Stangen machte dank des dünnwandigen Mittelkörpers Bohrungen um bis zu 30 Prozent leichter. Der leichtere Bohrstrang erhöhte die Tiefe der Bohrturmkonstruktion und verringerte die Ermüdung des Bohrers beim manuellen Auslösen. Der vergrößerte Innendurchmesser verkürzt die Auslösezeit des Innenrohrs für eine verbesserte Produktivität erheblich.

Die neuen Kernstäbe NXQ ™ und HXQ ™ W-Wall verfügen über zum Patent angemeldete, doppelt gestauchte Schläuche mit der gleichen Gesamtgewichtsreduzierung und einer schnelleren kabelgebundenen Auslösegeschwindigkeit wie V-Wall. Die standardmäßige Wandstärke in der Mitte des XQ-Stabes verhindert jedoch eine vorzeitige Abnutzung des Körpers und widersteht dem Biegen und wirkt wie eine gerade Wand.

Wie alle Boart Longyear-Bohrstäbe werden die XQ W-Wall-Rohre aus hochwertigem, nordamerikanischen legierten Stahl kaltgezogen, der nach Boart Longyear-Spezifikationen einzigartig verarbeitet wird.

Patentierte XQ ™ Wireline Coring Rods

Das neue XQ-Gewinde ermöglicht das reibungsloseste Herstellen und Brechen aller Stangen, die ich in meiner 25-jährigen Karriere als Bohrer verwendet habe.

„Das neue XQ-Gewinde ermöglicht das reibungsloseste Herstellen und Brechen aller Stangen, die ich in meiner 25-jährigen Karriere als Bohrer verwendet habe. Die XQ-Stangen richten sich besser aus und müssen zum Starten nicht zurückgedreht werden, was Zeit spart. Klemmen der Stangen beim Herstellen und Brechen senkt Produktivität bedeutet nicht Stangen verklemmen bedeutet mehr Meter. Die XQ-Stäbe, die aus dem Loch herauskommen, zeigen nicht die typische Box oder Faden Verschleiß, was bedeutet, dass die Stangen auch länger halten. Die Stärke und Tiefenfähigkeit sind mit Abstand die besten auf dem Markt. Wenn Sie tiefe Löcher bohren, die bestimmte Ziele oder Untertagebohrungen treffen müssen, übertrifft diese Stange alle. Ich empfehle die drahtgebundenen XQ-Bohrstäbe. “

Mike Garton
Bereichsleiter, Coring, Kanada, für Boart Longyear

Bildergalerie

Artikelnummer Name
5008501 ROD, NXQ 10FT
5008502 ROD, NXQ 3.0M
5008504 ROD, BXQ 10FT
5008505 ROD, BXQ 3.0M
5008507 ROD, HXQ 10FT
5008508 ROD, HXQ 3,0M
5008810 ROD, HXQ 10FT W-WALL
5008811 ROD, HXQ 3.0M W-WALL
5008806 ROD, NXQ 10FT W-WALL
5008807 ROD, NXQ 3.0M W-WALL
